Выбор методов дефектоскопии сварных соединений

Методы дефектоскопии относятся к методам неразрушающего контроля сварных швов. Их используют с целью выявления дефектов – несплошностей.

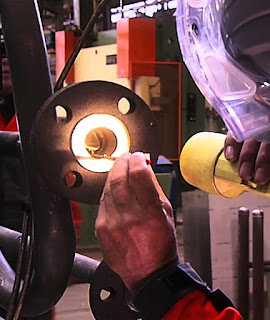

Дефектоскопия



На практике известно десять видов неразрушающего контроля, разделяющихся на методы в
зависимости от способа выявления дефектов. Основными методами контроля дефектов-несплошностей сварных соединений являются радиографический и радиоскопический, ультразвуковой, магнитопорошковый и магнитографический, капиллярный, вихретоковый, течеисканием, визуальный и визуально-оптический. Каждый из методов имеет свои особенности и область применения. Основные факторы, определяющие применимость методов, сводятся к следующим:

•Физические свойства материала

Радиационные методы используют для контроля любых конструкционных материалов, магнитные — для ферромагнитных материалов (металлы на основе Fe ,Ni, Co),а вихретоковый — для электропроводящих материалов.

•Толщина и размеры изделия

Радиационный и ультразвуковой контроль используют для сварных соединений различной толщины, а вихретоковый и магнитный контроль для малых толщин.

•Состояние поверхности

При ультразвуковом контроле необходимо зачищать контролируемый участок сварного соединения с нанесением контактной смазки. В магнитном контроле необходимо снимать чрезмерное усиление шва. Особенностью капиллярного контроля является особо тщательная подготовка поверхности.

•Характеристики дефектов

При выявлении объёмных дефектов (поры, включения) рационален радиационный контроль, а плоскостных (трещины, непровары) – ультразвуковой, магнитный и вихретоковый контроль.

Дефекты, расположенные в поверхностном слое наиболее надежно выявляются вихретоковым, капиллярным и магнитным контролем, а внутренние дефекты – радиационными и акустическими методами.

•Размеры допустимых дефектов

Они определяют технические условия на отбраковку сварных швов и зависят от условий эксплуатации сварных изделий.

•Технические характеристики.

Основными техническими характеристиками методов неразрушающего контроля являются чувствительность, разрешающая способность и достоверность.

Чувствительность метода определяется наименьшими размерами выявляемых дефектов, разрешающая способность – наименьшими расстояниями между двумя соседними выявляемыми дефектами, а достоверность – вероятностью пропуска дефектов с недопустимыми размерами.

Радиационные методы контроля чувствительны к объемным и плоскостным дефектам, расположенным в направлении просвечивания, ультразвуковые методы — к любым плоскостным внутренним дефектам, а магнитные и капиллярные методы – к плоским поверхностным дефектам. Эти же методы имеют высокую разрешающую способность и достоверность контроля.

•Технико-экономические показатели

К технико-экономическим показателям относят производительность, возможность механизации и автоматизации, доступность технических средств, возможность документирования результатов контроля, стоимость контроля и др.

Самым непроизводительным является рентгенографический контроль. Ультразвуковой и вихретоковые методы контроля обладают высокой производительностью, а также возможностью обработки, хранения и регистрации дефектоскопической информации.

•Условия выполнения контроля

При использовании радиационного контроля необходимо тщательно контролировать радиационную обстановку в производственных помещениях и использовать специальные меры защиты. Остальные методы контроля используют при условии выполнения общих требований по технике безопасности и эксплуатации оборудования.
